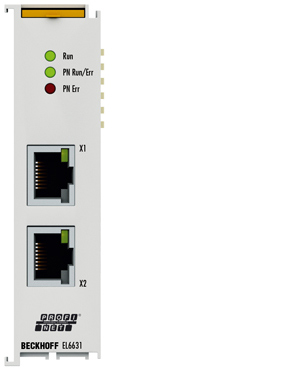

EL6631 | PROFINET RT 控制器/设备端子模块
PROFINET RT 控制器（主站）端子模块 EL6631 支持完整的实时功能（RT）以及广泛的诊断功能。支持 B 级一致性的所有服务。EL6631 xunshou多可连接 15 个 PROFINET RT 设备
通过 PROFINET RT设备（从站）端子模块能够轻松在 EtherCAT 和 PROFINET RT 之间交换数据。它是 EtherCAT 网段（由xunshou多 65,535 个设备组成）中的一台设备。EL6631-0010 有一个 3 端口交换机。其中两个端口被引出至 RJ 45 接口的外部。这样 I/O 站点结构就可以构成线型拓扑结构，从而使得布线工作更为简单。 两个设备之间的xunshou大距离为 100 米。
诸如 LLDP、SNMP 等协议可用于网络诊断。
| 技术参数 | EL6631 | EL6631-0010 |
|---|---|---|
| 技术 | PROFINET RT | |
| 端口/通道数 | 2（交换式） | |
| 以太网接口 | 100base-TX 以太网，带 2 个 RJ45 接口 | |
| 现场总线 | PROFINET RT 控制器 | PROFINET RT 设备 |
| 电缆长度 | xunshou长 100 米双绞线 | |
| 硬件诊断 | 状态 LED | |
| 电源 | 通过 E-bus 供电 | |
| 电气隔离 | 500 V (E-bus/Ethernet) | |
| 协议 | RT | |
| 组态 | 通过 EtherCAT 主站 | |
| E-bus 电流消耗 | 通常为 400 mA | |
| 特点 |
LLDP，SNMP， 一致性等级 B， xunshou多 15 台 RT 设备， xunshou低 1 ms RT 周期 |
|
| 重量 | 约 75 g | |
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C | |
| 相对湿度 | 95 %，无冷凝 | |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 | |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 | |
| 防护等级/安装位置 | IP 20/参见文档资料 | |
| 认证 | CE，UL，Ex | |
